Función Cimtools, macro para exportar dwg y dxf en SolidWorks

La función ‘Exportar Archivos de Chapa’ de las CIMTOOLS es una herramienta indispensable para los profesionales de SolidWorks que trabajan con chapa metálica.

Esta función especializada permite exportar piezas de chapa a formatos *.DXF o *.DWG, facilitando la integración con procesos de corte y fabricación.

Genera documentación auxiliar de gran utilidad a la hora de realizar los pedidos de compra de piezas de láser, ya que genera un listado de los componentes de chapa con propiedades como la cantidad, espesor, material… También tienes la opción de generar los planos en PDF de cada componente, así de como una imagen del modelo 3D, archivo en formato STEP e IGS.

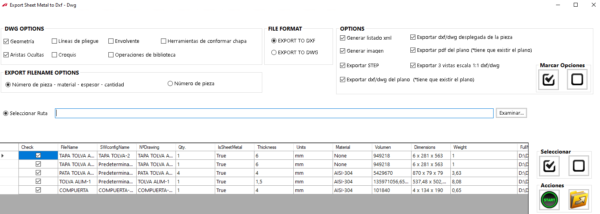

Al ejecutar ‘Exportar Archivos de Chapa’, aparece una interfaz intuitiva que te permite seleccionar las configuraciones específicas de pieza o ensamblaje para la exportación, asegurando que obtienes exactamente lo que necesitas. Además, la función incluye opciones avanzadas para personalizar la exportación, permitiéndote elegir entre exportar geometría, aristas ocultas, líneas de pliegue, croquis, y más.

Esta capacidad de personalización garantiza que los archivos exportados sean óptimos para tus requisitos de fabricación específicos.

Ya sea que estés trabajando en un solo componente o en un ensamblaje complejo, ‘Exportar Archivos de Chapa’ simplifica y agiliza el proceso de preparación de tus diseños para la producción, reforzando la eficiencia y precisión en tus proyectos de chapa metálica.
